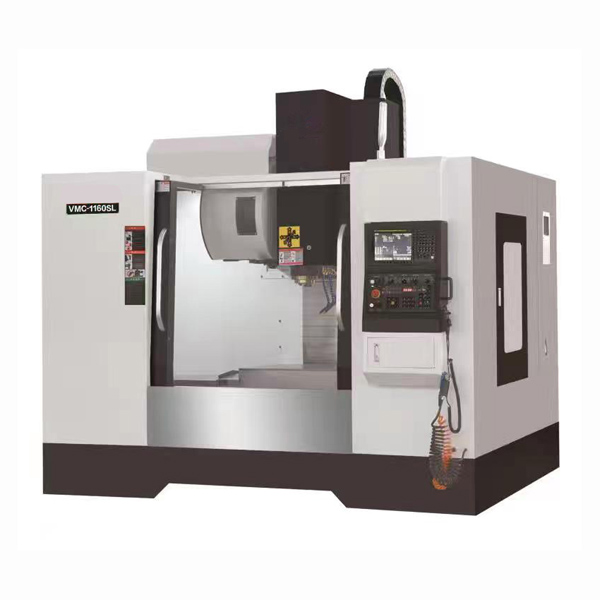

| 產品簡介：VMC-1160SL加工中心能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾，可完成鉆、銑、鏜、擴、鉸、剛性攻絲等多種工序加工，適合于多品種、中小批量產品的生產，能滿足對復雜、高精度零件的加工。 |
|---|
VMC-1160SL加工中心能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾，可完成鉆、銑、鏜、擴、鉸、剛性攻絲等多種工序加工，適合于多品種、中小批量產品的生產，能滿足對復雜、高精度零件的加工。
VMC-1160SL加工中心整機為高剛性的C型結構設計直連式主軸結構，提高傳動精度。提供良好的加工光潔度和更高。X、Y、Z三軸45mm臺灣上銀超寬線軌，以保證機床加工剛性。

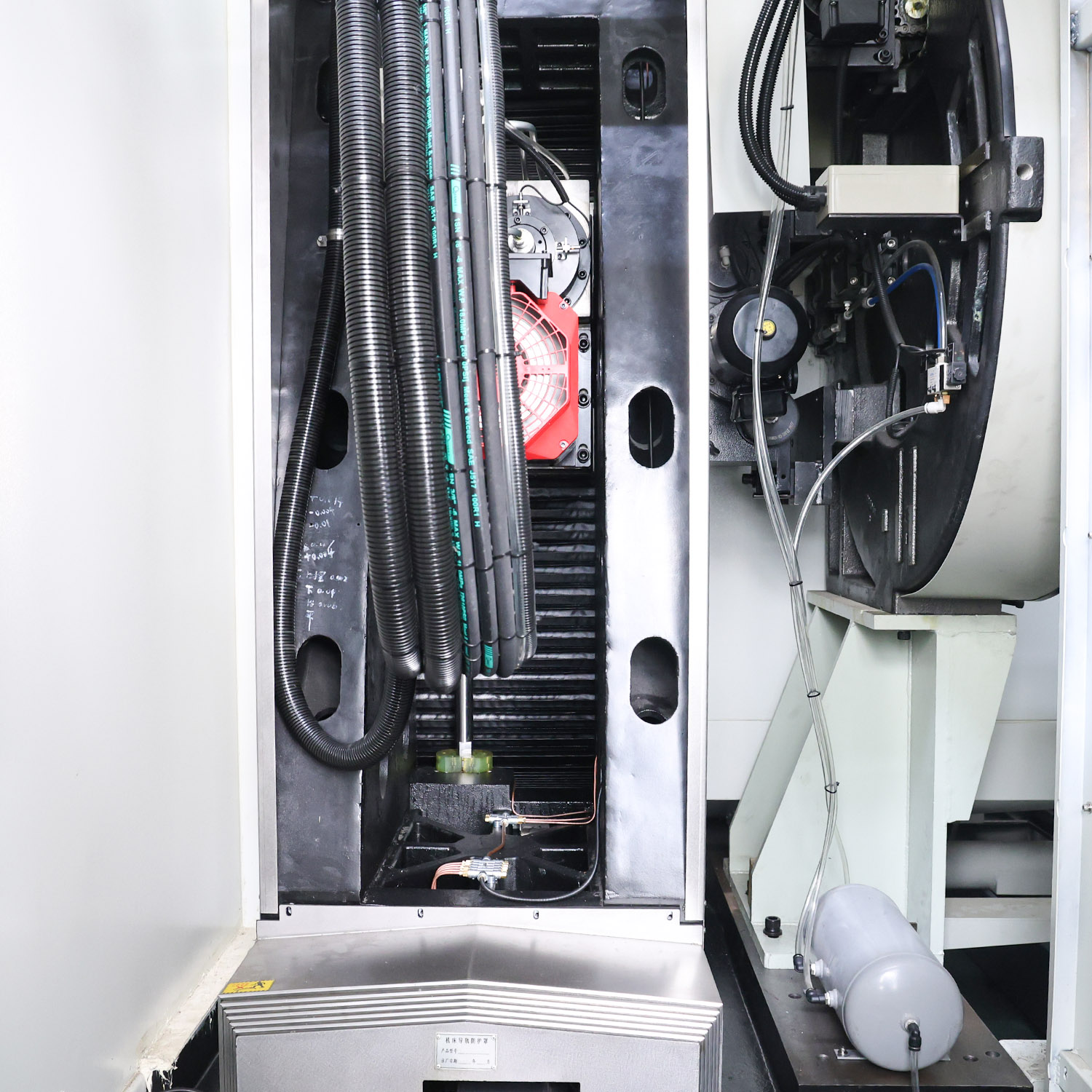

臺灣高速，高精度主軸8000rpm。臺灣斗笠式刀庫，刀庫容量16把。冷卻系統采用大流量，高揚程水泵，保證在高速切削下具有充分的冷卻。VMC-1160SL加工中心整機采用封閉防護罩，全封閉電柜，安全、美觀。
技術參數
產品型號 | VMC-1160SL | |

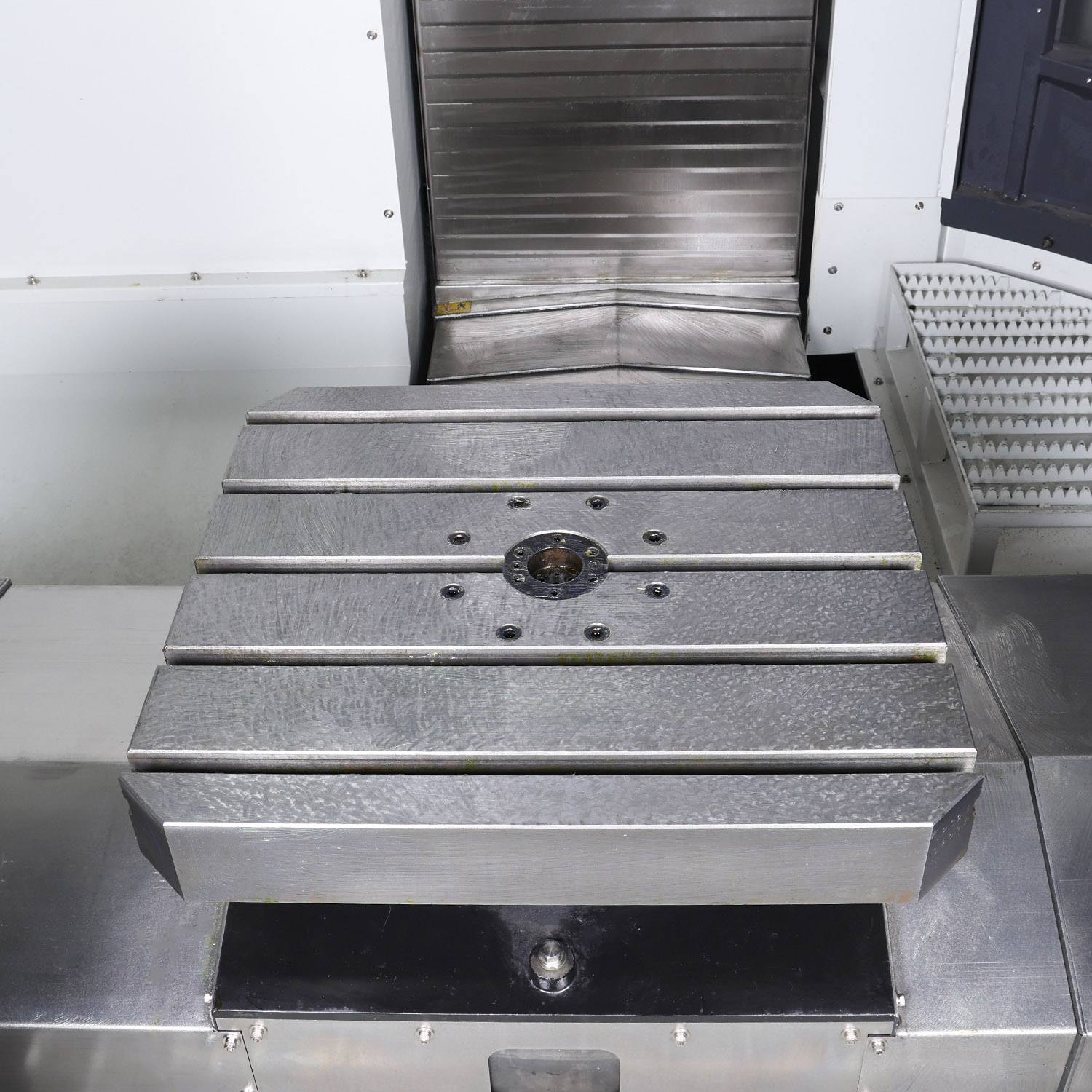

工作臺 | 工作臺尺寸 | 1200*600mm |
工作臺承重 | 800kg | |
T型槽寬度 | 5-18/100mm | |
加工范圍 | X軸行程 | 1000mm |
Y軸行程 | 600mm | |
Z軸行程 | 600mm | |
主軸端面至工作臺距離 | 175-775mm | |
主軸 | 錐孔型號 | BT40 |
拉釘規格 | P40T-I（MAS403） | |
轉速范圍 | 10-10000rpm | |
進給 | 切削進給速度范圍 | 10m/min |
X軸快速移動 | 36m/min | |
Y軸快速移動 | 36m/min | |
Z軸快速移動 | 36m/min | |
系統配置 | FANUC Oi MF | |

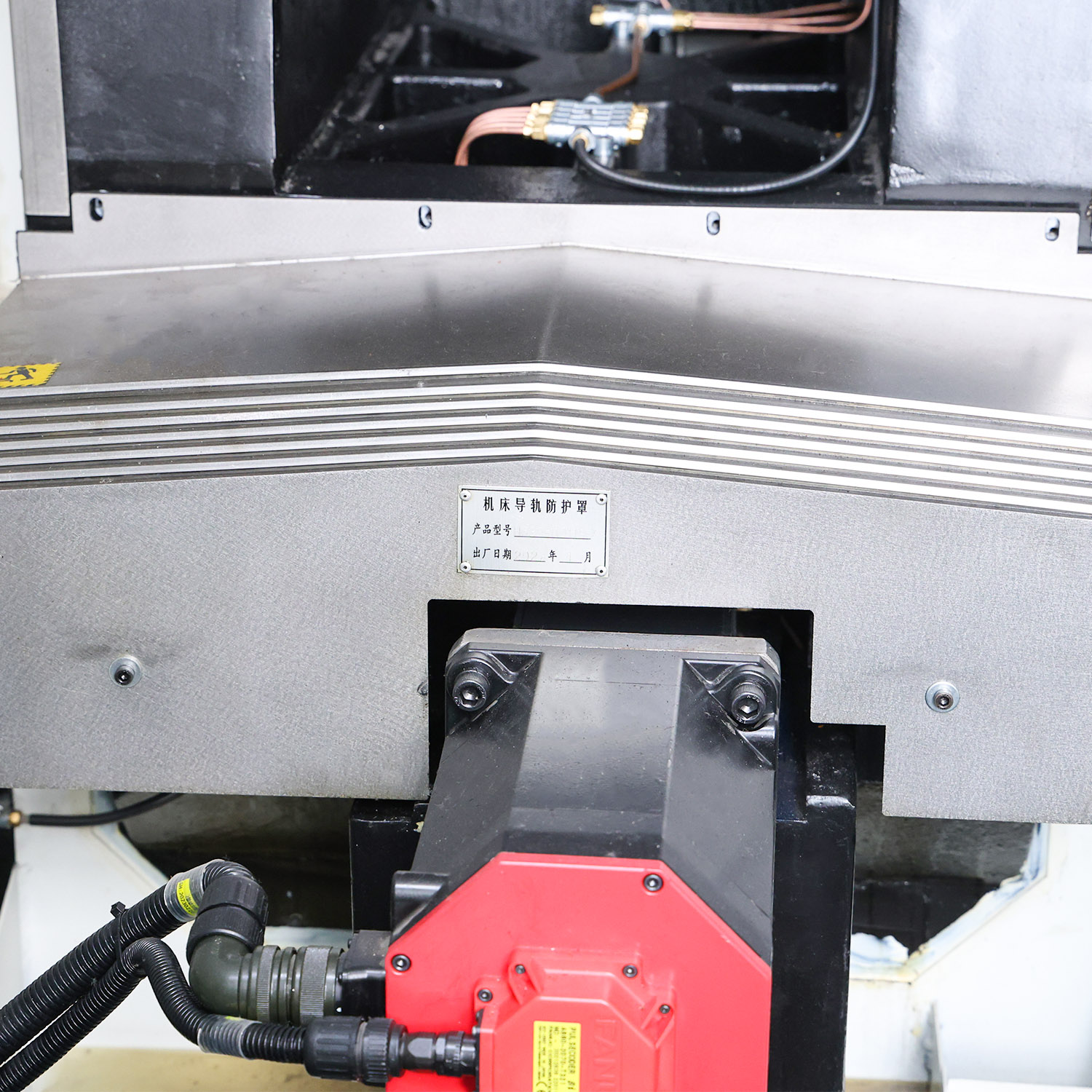

電機配置 | X軸電機 | biS22/3000 |
Y軸電機 | biS22/3000 | |
Z軸電機 | biS22B/3000 | |
主軸電機 | biI12/10000SP | |
配件 | 三軸導軌規格（XYZ） | X軸2-45#滾柱線軌 |
Y軸2-45#滾柱線軌 | ||
Z軸2-45#滾柱線軌 | ||
三軸絲桿規格（XYZ） | X軸Φ40/12 | |
Y軸Φ40/12 | ||
Z軸Φ40/12 | ||
軸承規格 | X軸30TAC62B | |
Y軸30TAC62B | ||
Z軸30TAC62B | ||
主機外形尺寸 | 約 3300*2800*2850mm | |
主機重量 | 8T | |
