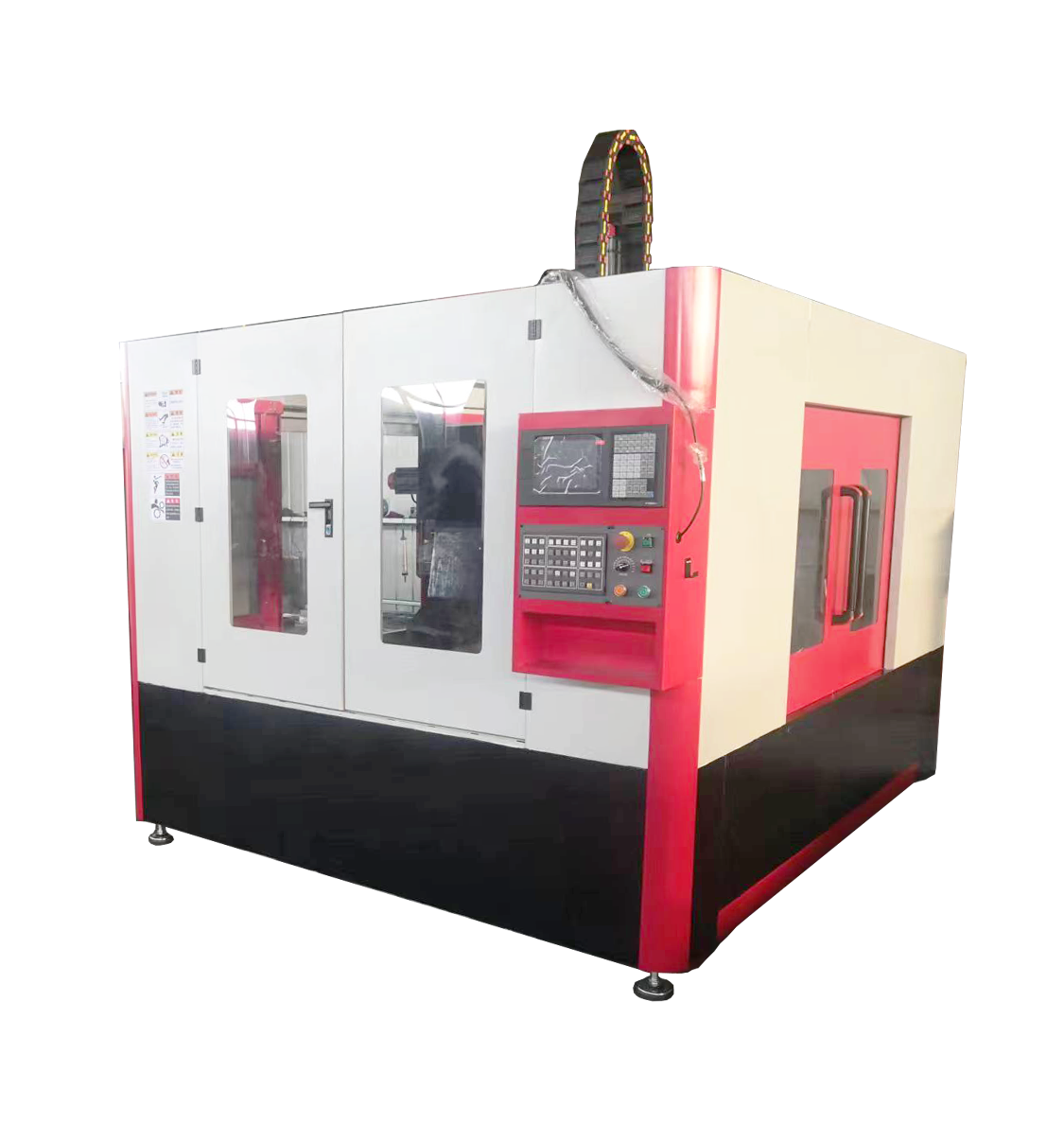

| 產品簡介：龍門數控鉆床主要用于矩形管/板/結構件類零件的鉆孔/沉孔/倒角/攻絲和輕銑。普通搖臂鉆一人操作一臺,需要劃線,鉆模及加工引孔,勞動強度大,不能達到連續工作,安全隱患大,工件精度差,一致性差.數控鉆攻解決以上問題,一人可以操作多臺,可實現編程,三軸聯動自動定位,勞動強度低,實現連續工作,增加產出效率,安全隱患小,工件精度高,一致性好 |
|---|
機床用途
龍門數控鉆床主要用于矩形管/板/結構件類零件的鉆孔/沉孔/倒角/攻絲和輕銑。
普通搖臂鉆一人操作一臺,需要劃線,鉆模及加工引孔,勞動強度大,不能達到連續工作,安全隱患大,工件精度差,一致性差.數控鉆攻解決以上問題,一人可以操作多臺,可實現編程,三軸聯動自動定位,勞動強度低,實現連續工作,增加產出效率,安全隱患小,工件精度高,一致性好
機床結構
1、機床主要由床身、工作臺、龍門、動力頭、數控系統、冷卻系統等部分組成。
2、龍門數控鉆床機床采用床身工作臺固定，龍門移動的形式。
（減震龍門式結構）
3、床身、立柱，工作臺，龍門為HT250鑄造結構件，支架為矩形管焊接件，加工前經高溫退火，半精加工后二次退火去除應力，然后再精加工，可保證機床精度穩定,床面采整體鑄鐵工作臺精銑出T型槽，臺面數控精磨而成，保證工作臺面精度。
4、龍門數控鉆床共有3個數控軸，床身上裝有重型直線導軌，龍門可沿導軌作縱向運動（x軸），龍門橫梁上也裝有直線導軌，溜板可沿導軌作橫向運動（y軸），溜板上裝有滑塊，動力頭上裝有導軌，動力頭可在溜板上作垂直方向運動（z軸），x、y、z軸都采用數控伺服電機加滾珠絲杠驅動。
5、動力頭主軸采用精密主軸，伺服主軸電機驅動，可根據需要無級調速。主軸可通過BT40夾頭裝夾鉆頭絲錐或銑刀，配有氣動打刀缸，實現一鍵換刀，精度更高，實現高速切削。
6、機床采用水冷，配備冷卻液供給、回收、循環系統,配備自動油路潤滑系統，保證直線導軌與滾珠絲杠的平穩長久有效工作。（配備高速內出水主軸，可使用 中心出水刀具 如：U鉆、鏟鉆、皇冠鉆、合金內冷鉆頭、取芯鉆等）
7、控制采用凱恩帝數控系統，電驅采用高精度絕對值系列伺服電機驅動，配備RS232接口和彩色顯示屏，中文操作界面，可現場/外部USB輸入工件，操作簡便，配備全數字高速手輪，使您的操作更方便快捷。
技術參數
型 號 | LK-1020 | |
最大加工工件尺寸 | 長×寬 | 2000×1000 |
工件最大厚度 | 400 | |
垂直滑枕式鉆削動力頭 | 數量（個） | 1 |
主軸錐孔 | BT40 | |
鉆孔直徑 | Φ3-Φ36 | |
攻絲直徑 | M6-M26 | |
主軸轉速（r/min） | 30~3000 | |
伺服主軸電機功率 扭矩（N.m）瞬時扭矩可增加300% | 18.5Kw （100N.m） | |
主軸下端面到工作臺距離 | 460-830mm | |
動力頭橫向移動（X軸） | 最大行程 | 1000 |
X軸移動速度（m/min） | 0~8 | |
X軸伺服電機功率 | 2.4 | |
動梁縱向移動（Y軸） | 最大行程 | 2000 |
Y軸移動速度（m/min） | 0~8 | |
Y軸伺服電機功率 | 2.4*2 | |
垂直滑枕進給運動（Z軸） | 最大行程 | 370 |
Z軸移動速度（m/min） | 0~4 | |
Z軸伺服電機功率 | 2.4*1抱閘（15N.m) | |
機床外形尺寸 | 長×寬×高 | 3800*2400*2300 |
三軸定位精度 | X/Y/Z | ±0.05 |
三軸重復定位精度 | X/Y/Z | ±0.025 |
毛重 | （約）7.6 | |
